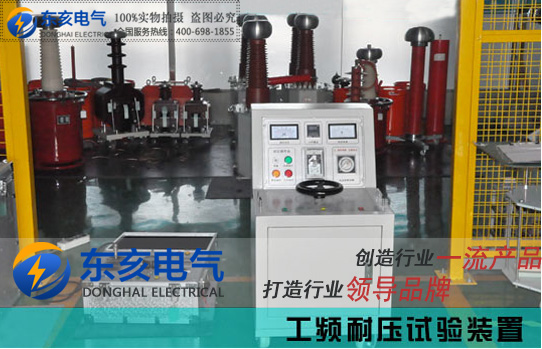

工频耐压试验装置

你的位置：首页 >> 产品展示 >> 工频耐压试验装置

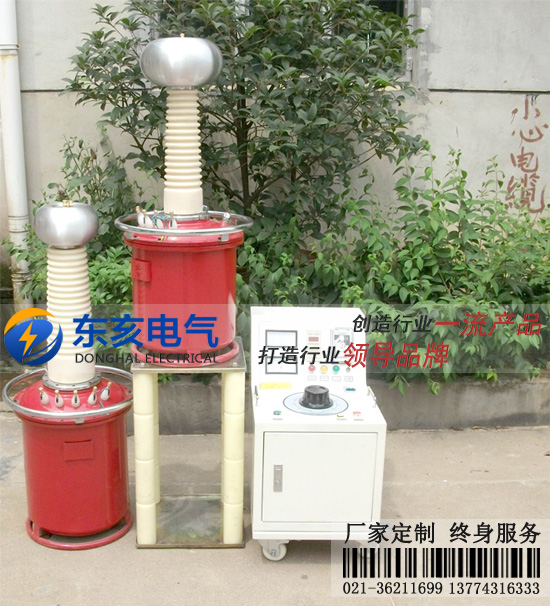

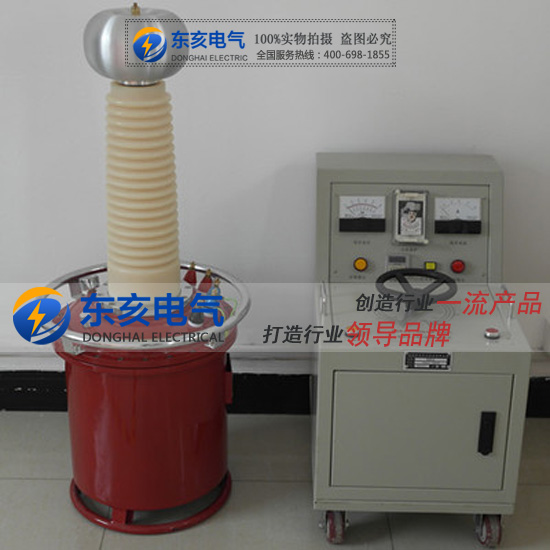

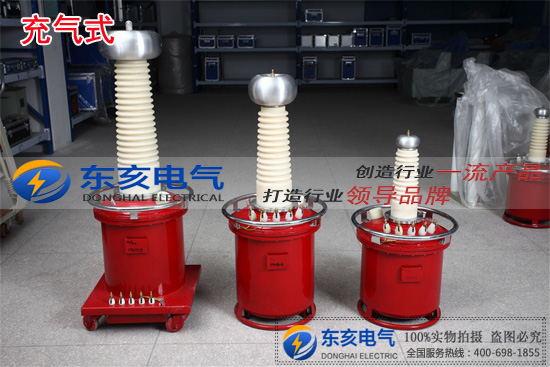

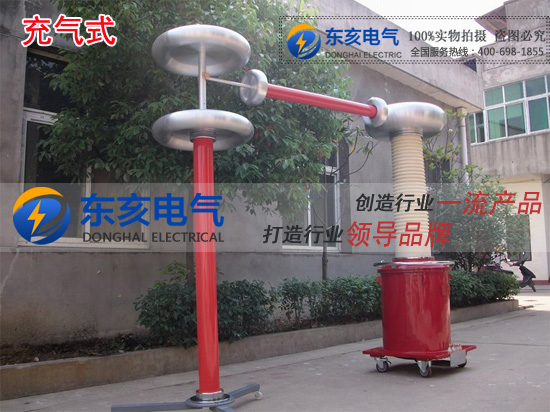

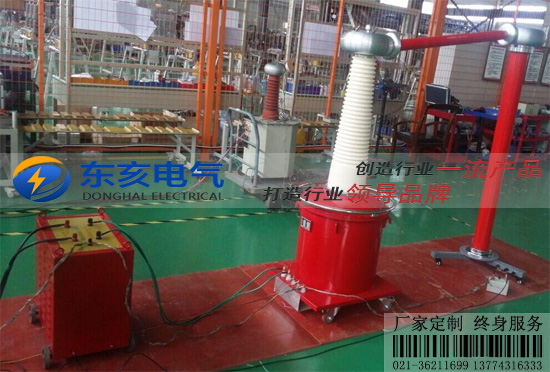

充气式试验变压器

来源:上海东亥电气 | 发布时间:2018/1/30 12:57:55 | 浏览次数：

产品简介

YHQB充气式试验变压器是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。该产品技术要求完全符合《ZBK-41006-89》标准，它是油浸式轻型试验变压器的换代产品。该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

产品别称

试验变压器、高压试验变压器、交直流试验变压器、油浸式试验变压器、工频无局放试验变压器、充气式试验变压器,工频耐压试验装置、交直流耐压仪、耐压试验仪

产品特征

1、该产品体积小，重量轻（比同等级油浸试验变压器轻40%-65%）

2、洁净，无油污，勿需维护

3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验

4、绝缘强度明显高于油浸试验变压器，电晕极小

产品参数

1、电压等级：10kV～600kV

2、容量范围：1～600KVA

3、空载电流：＜7%

4、阻抗电压：＜8%

5、额定电压局放量：＜5PC

6、产品类型：交流、交直流、交流串级、交直流串级

型号	输入电压	输出电压	低压电流	高压电流	外形尺寸(mm)	重量(kg)
YHQB3/50	AC200V	50kV	15A	60mA	Φ300×690	35
YHQB5/50			25A	100mA	Φ300×690	35
YHQB10/50			50A	200mA	Φ375×750	60
YHQB15/50	AC400V		37.5A	300mA	Φ420×800	70
YHQB20/50			50A	400mA	Φ440×820	85
YHQB30/50			75A	600mA	Φ386×840	100
YHQB50/50			125A	1000mA	Φ416×910	120
YHQB5/100	AC200V	100kV	25A	50mA	Φ300×1300	65
YHQB10/100	AC200V		50A	100mA	Φ475×1300	65
YHQB15/100	AC400V		37.5A	150mA	Φ390×1320	85
YHQB20/100			50A	200mA	Φ400×1340	100
YHQB30/100			75A	300mA	Φ410×1360	110
YHQB50/100			125A	500mA	Φ460×1410	125
YHQB15/150		150kV	37.5A	100mA	Φ390×1800	100
YHQB20/150			50A	133mA	Φ415×1800	110
YHQB30/150			75A	200mA	Φ430×1800	125
YHQB50/150			125A	333mA	Φ490×1850	140
YHQB20/200		200kV	50A	100mA	Φ510×2150	140
YHQB30/200			75A	150mA	Φ530×2150	160
YHQB50/200			125A	250mA	Φ550×2150	240
